衬氟阀门

【工作原理】蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时该蝶阀具有良好的流体控制特性。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过该蝶阀所产生的压力降很小，故具有较好的流量控制特性。蝶阀有弹密封和金属的密封两种密封型式。弹性密封蝶阀，密封圈可以镶嵌在阀体上或附在蝶板周边。
【蝶阀适用的场合】
蝶阀适用于流量调节。由于蝶阀在管路中的压力损失比较大，大约是闸阀的三倍，因此在选择蝶阀时，应充分考虑管路系统受压力损失的影响，还应考虑关闭时蝶板承受管道介质压力的坚固性。此外，还必须考虑在高温下弹性阀座材料所承受工作温度的限制。衬氟阀门的结构长度和总体高度较小，开启和关闭速度快，且具有良好的流体控制特性，蝶阀的结构原理最适合制作大口径蝶阀。当要求蝶阀作控制流量使用时，最重要的时正确选择蝶阀的尺寸和类型，使之能恰当地、有效地工作。
通常，在节流、调节控制与泥浆介质中，要求结构长度短，启闭速度快（1/4转）。低压截止（压差小），推荐选用蝶阀。
在双位调节、缩口地通道、低噪声、有气穴和气化现象，向大气少量渗漏，具有磨蚀性介质时，可以选用蝶阀。
在特殊工况条件下节流调节，或要求密封严格，或磨损严重、低温（深冷）等工况条件下使用蝶阀时，需使用特殊设计金属密封带调节装置地三偏心或双偏心地专用蝶阀。
中线蝶阀适用于要求达到完全密封、气体试验泄漏为零、寿命要求较高、工作温度在-10度～150度的淡水、污水、海水、盐水、蒸汽、天然气、食品、药品、油品和各种酸碱及其他管路上。
软密封偏心蝶阀适用于通风除尘管路的双向启闭及调节，广泛用于冶金、轻工、电力、石油化工系统的煤气管道及水道等。
金属对金属线密封双偏心蝶阀适用于城市供热、供气、供水等煤气、油品、酸碱等管路，作为调节和节流装置。
金属对金属面密封三偏心蝶阀除作为大型变压吸附（PSA）气体分离装置程序控制阀使用外，还可广泛用于石油、石化、化工、冶金、电力等领域，时闸阀、截止阀的良好替代产品。
【蜗轮对夹全衬氟蝶阀选用要点】
蝶阀主要控制参数为规格尺寸。
蝶阀为单板式风阀，其结构简单、加工方便、造价低廉、操作简便，但调节精度差，仅适用于通风与空调系统中作开关或粗调节的场合。
可手动、电动或拉链式操作，可90°范围任意角度固定。
由于单轴单阀板，承受力有限，在大压差、大流速条件下时蝶阀使用寿命短。该阀有密闭式与普通式之分，保温和非保温之分。
电动式蝶阀仅有双位式控制，电动执行机构与多叶阀相同。
【蝶阀的安装与维护】
在安装时，阀瓣要停在关闭的位置上。
开启位置应按蝶板的旋转角度来确定。
带有旁通阀的蝶阀，开启前应先打开旁通阀。
应按制造厂的安装说明书进行安装，重量大的蝶阀，应设置牢固的基础。

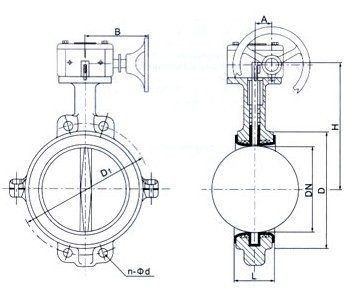

蜗轮对夹式全衬氟蝶阀主要外型
